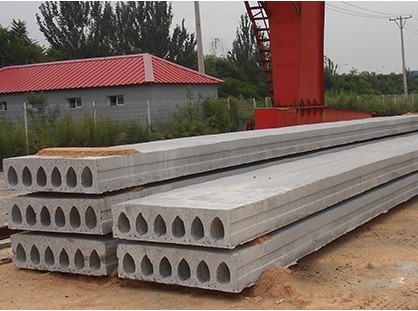

SP預應力混凝土空心板是采用先張法張拉預應力鋼絞線,用機械對混凝土進行擠壓、搓動、搗固成形,經自然養護后,再進行放張切割的結構板材。
　　SP預應力空心板因其具有表面平整光滑、尺寸靈活、跨度大、高荷載等優點及生產效率高、節省模板、無需蒸汽養護、節省鋼材、可疊合生產等特點,被廣泛用作住宅樓板、屋面板等,尤其用于高層建筑時,能節約建筑空間、減輕結構自重并能產生明顯的經濟效益。但其在與混凝土剪力墻可靠連接上受到了技術限制,因此,研究其連接構造具有重要的實際意義。1SP板與混凝土剪力墻的連接方式SP板與墻體連接后承擔各種荷載,與支承結構的連接是影響結構平安的關鍵。
　　SP預應力空心板用于多層砌體結構,板墻連接節點比較簡單;用于框架結構的板梁連接,支座搭接長度的要求也容易滿足。在高層建筑中,由于大量使用現澆混凝土剪力墻結構,連接時SP板需要伸入長度約3050mm才能滿足錨固要求,對于雙面配筋的剪力墻,SP板很多能伸到剪力墻的縱筋表面,當水平筋保護層為25mm時,不能滿足錨固要求;如果有施工誤差,錨固支撐長度可能更短。在這種支撐長度不足的情況下,采用什么樣的連接方法傳遞豎向反力即板端剪力;在地震作用下,板端有可能完全與混凝土墻脫開,如何避免SP板塌落;作為水平隔板,怎樣保證其整體性并傳遞水平剪力;這都是SP板與混凝土剪力墻連接中需要解決的問題。
　　SP板與混凝土剪力墻連接方法借鑒了新西蘭的板-梁鍵槽連接法,即在板端的孔洞位置開槽,槽長750mm,槽內配置鋼筋,鋼筋深入墻內,保證足夠的錨固長度,槽內混凝土與剪力墻的混凝土一起澆筑,使板墻節點形成整體。2SP板與混凝土剪力墻連接的破壞形態
　　（1)SP預應力空心板與混凝土墻脫開、完全靠鍵槽與混凝土剪力墻連接時的破壞形態。SP板與混凝土墻脫開,只用鍵槽連接,當荷載較小時,鍵槽的上表面出現順墻的橫向裂縫;隨著荷載較大,裂縫加寬,并向下發展、裂通整個鍵槽高度;然后,鍵槽混凝土完全斷裂,連接節點破壞,但鍵槽內的鋼筋將SP板拉住,使板不塌落。
　　（2)SP預應力空心板嵌入山東預制剪力墻板內,同時用鍵槽連接時的破壞形態。SP板嵌入墻內并用鍵槽連接的單跨試件,首先在板墻連接處的上表面開裂、出現順墻的橫向裂縫;隨著荷載較大,裂縫加寬并順著板端向下發展、裂通整個板厚;然后都是板破壞而不是連接部位破壞。

　　（3)SP預應力空心板嵌入混凝土剪力墻內,同時用鍵槽連接時的破壞形態。連續2跨SP板嵌入墻內用鍵槽連接,加載至40kN左右時,中支座處面層順墻開裂;加載至60kN左右時,一跨板的加載位置出現豎向裂縫;加載至80kN左右時,此跨板在支座附近撕壞,預應力筋黏結破壞,面層與板面脫開。SP板發生了斜拉破壞的現象,原因是斜裂縫開展至預應力筋后,預應力筋不能抵抗全部剪力,SP板突然撕開,預應力筋黏結破壞。3SP板與混凝土剪力墻鍵槽連接的設計用鍵槽連接SP板與混凝土剪力墻,在重力荷載作用下,鍵槽能傳遞板端反力,其受剪承載力超過板的設計剪力;鍵槽破壞時,鍵槽內鋼筋能拉住SP板,SP板不塌落。鍵槽的受剪承載力由鋼筋和混凝土共同提供,鍵槽內鋼筋開始屈服時,混凝土的受剪承載力與鍵槽的截面面積Ac及混凝土的抗拉強度ft有關。混凝土的抗拉強度與軸心抗壓強度的關系為ft=(0.1~0.2)fc。當板端豎向位移小于或略小于0.2mm,一個鍵槽內配1根鋼筋,鋼筋屈服時板端n個鍵槽的受剪承載力為:VRy=n(fyAs+0.07fcAc)。式中fy是鋼筋屈服強度,As是一個鍵槽內鋼筋截面面積,Ac是一個鍵槽截面面積。一個鍵槽內配置上。
